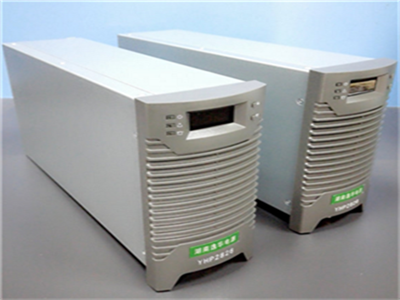

YH22010-5 直流屏充电模块
一、直流屏充电模块作用
湖南逸华电源直流屏充电模块电作为电力系统必不可少的重要组成部分，其设计目标是安全、可靠、高效、稳定、不间断地向电力设备提供能源；除此之外，现代电力操作电源还必须具备智能集散监控，无人值守和电池自动管理等功能，从而满足电力系统现代化管理的需求。
湖南逸华电源电力电源模块YH22005-5不仅能很好的满足市场的需求，还能从客户实际应用角度出发，为客户提供真正经济、可靠、便利的系统解决方案。
二、直流充电模块型号
5系列模块有：YH22010-5、YH22005-5、YH11010-5、YH11020-5四款型号，其体积一样，接线方式一样，功能一样。现以YH22010-5为案例加以说明：
YH22010-5 充电模块额定输入为交流市电三相四线制，输出为220V DC / 10A，是目前电力操作电源市场上最为主流的规格。
单模块建议开孔尺寸（宽×高）：87×163（单位：mm）
-5系列高功率直流电源模块（优点）：
√ 智能化全DSP控制
√ 三电平PWM软开关，电网适应范围广，对水电站、泵站、钢铁厂、冶炼厂有较强适用能力
√ 通过EMI、EMC严格测试，确保可靠性
√ 自主品牌，自主知识产权，不受它人专利限制
√ 小型化，较大可支持60个模块并联，有利于满足客户高压直流等大容量系统需求
√ 智能化全DSP控制，控制精细，抗干扰能力强，可靠性高
√ 三电平PWM软开关，半导体耐压为传统桥式结构的一半，有利于提高可靠性
√ 自主均流，无需均流母线，软件分配地址，减少人工干预
√ 模块与监控采用CAN通讯模式，传输速度快，抗干扰能力强，不同等级电压可共享CAN线
√ 整流模块的程序可在线优化升级，显著提高系统维护效率
√ 宽电网适应性（380±25%），输入电压电流连续无级可调
√ 智能温度管理：风扇调速；高温调节限功率点，模块较高可工作温度可达60℃以上
