高频整流模块

一、高频整流模块概述

MTD系列高频开关整流模块的主要作用是将交流电整定成为具有额定电压的直流电流负载供电，是系统中最基本的组成部件。

该模块系列是专为电力操作电源系统设计制造的电源模块。MTDF系列高频开关整流模块为强制风冷冷却方式。

MTDF系列整流模块有220V/5A、220V/10A、110V/10A等。

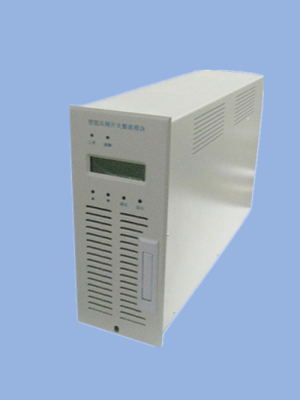

*MTD220V10AF充电模块

二、高频整流模块特点

※  采用先进的ZVT谐振高频软开关技术，转换效率高；

※  模块采用输出无级限流方式，可根据负载电流的大小和电池容量来选择，限流点稳流精度优于±0.5%；

※  采用低差自主均流技术，多个模块并机运行时，具有理想的均流性能；

※  采用一体化的输入输出及通讯端口，并设计为可带电插拔，模块与模块之间采用自带二极管隔离设计，防止模块间相互影响

方便直流系统维护，变得安全、简单、高效；

※  模块内部自带CPU，模块所有基准校准和控制全部采用12位D/A完成，替代所有电位器，避免了电位器固有的温度系数和机

特性所引起的参数漂移；

※  模块还内置E²PROM，保证了模块的运行参数永不丢失，即使脱离主监控工作其运行参数也不会有任何改变；具有完整的告

和保护功能

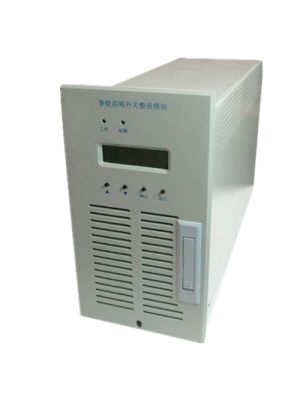

*MTDF22005A高频整流模块

三、技术参数
