智能高频开关电源直流屏------为您量身定做

GZDWGK系列智能高频开关直流电源屏

是集我司多年电力设备网上运行经验,针对电力系统设备未来发展方向而设计的新一代电力操作电源,代表了该系统未来的发展方向,广泛适用于发电厂、水电站、各类变电站、开闭所和用户变

湖南逸华电源专注直流电源20年，尤其对水电站直流屏具有很深技术沉淀，曾经走过很多弯路，犯过很多错：为一些水电站提供直流屏也老坏，不断地试错，终于找到水电站问题根源：

第1. 交流输入电压极高，特别是在讯期。

第2. 水电站设备常被雷击。

第3. 很多水电站地处偏远，设备已运行很久了，设备陈旧，合闸电流极高。

第4   ...........

选择逸华电源生产的“水电专用智能高频开关电源直流屏

水电站用户之所以选择逸华电源生产的“水电专用智能高频开关电源直流屏（简称：水电站专用智能直流屏）”

WHY？

是因为我逸华电源能帮助水电站用户解决以下几个问题：

A、湖南逸华电源yhpower专注直流屏20载，因为长期专注，所以专业;因为专业，所有简单。

B、直流屏内设立多重防雷措施，尽量降低直流屏内元器件不被雷击。

注：防雷是系统工程，直流屏内元器件是否完全不被雷击，还跟水电站整体电站防雷体系布局、设置有关。

C、直流屏独特防雷布局生产工艺，降低直流屏内元器件不被雷击。

注：有某些厂家买了很牛叉的防雷品牌，结果直流屏内元器件仍然被雷击，什么原因？因为他们不懂直流屏防雷元器件电气布局与设计、生产工艺，以为有好品牌的防雷产品就可以解决一切，错！错！错！不信，你试试！

D、我逸华电源公司智能高频开电源模块采用当今最前沿三电平技术，解决了水电站交流输入电压极高，交流输入电压不稳定带来给充电模块冲击与损坏的难题!

注：详见我逸华电源yhpower三电平智能充电模块产品介绍

E、针对设备陈旧，合闸电流极高的水电站用户，我们避开了高频开关电源充电模块电流小的魔咒,可实现：四两拨千斤 功效，详见：点击桃源县黄石水电站直流屏项目

F、咱们智能水电站专用充电模块可实现输出短路保护，即外界发生短路了，但咱们的充电模块却不会烧坏。

G、为了确保后台不停电，时时监控水电站二次控制设备，都会建议用户配1台逆变电源，逆变电源比UPS电源好处是：不用另外配一批蓄电池，充分利用直流屏上大容量蓄电池。

H、 我司直流屏采用触摸屏大液晶屏监控器，具有RS485或232后台通讯功能，可以实行远程“四遥”功能。

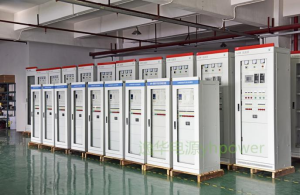

*高频开关电源柜现场安装

根据系统容量我公司常做规格有

40AH 、65AH 、100AH、 120AH、 150AH 、200AH、300AH、500AH 、1000AH 、1500AH等；YHGZDW系列直流屏根据电压等级可分为：220DC、 110DC、 48DC等；

GXDW-GK-YH系列直流屏分三大类:

◆小型一体化屏系统:1面屏(一体化设计,集充电、馈电、电池一体)

◆标准一体化屏系统:2面屏(一体化设计,充馈电1面屏、电池1面屏)

◆分屏系统:3面(或以上)屏(分屏设计,充电屏、馈电屏灵活配置,易扩容)

屏柜尺寸(高×宽×深):2260×800×600mm,可定做其他规格

系统构件:

系统特点：

◆采用单路或双路交流宽带电压输入(30V~456V),可自动切换

◆采用开关电源特有的可并联/模块化设计N+1热备份,可靠性高:

◆采用智能高频开关整流技术,对电池实现智能充电管理

◆高精度动态均流,可自主、主控或受控运行

◆充电模块可带电插拔,安装维护方便:

◆液晶汉显或触摸屏汉显,界面友好丰富,声光告警:

◆电源效率大于91%,功率因数大于0.99,无电网谐波污染

◆可通过监控器进行系统各部分的参数设置

◆可靠的防雷/接地及电气绝缘防护措施

◆多种通信规约,实现远程监控,无人值守技术参数项目

技术参数：

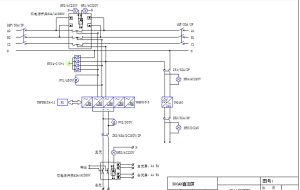

*300AH直流屏电气原理图

*1.6米高直流屏，2.2米高直流屏
