MTDF智能高频开关电源模块
MTD高频整流模块特点:
1. 采用先进的ZVT谐振高频软开关技术,转换效率高;
2. 模块采用输出无级限流方式,可根据负载电流的大小和电池容量来选择,限流点稳流精度优±0.5%;
3. 采用低差自主均流技术,多个模块并机运行时,具有理想的均流性能;
4. 采用一体化的输入输出及通讯端口,并设计为可带电插拔,模块与模块之间采用自带二极管隔离设计,防止模块间相互影响,方便直流系统维护,变得安全、简单、高效;

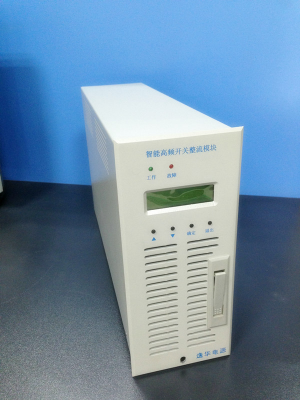

*MTD智能高频开关整流模块
5. 模块内部自带CPU,模块所有基准校准和控制全部采用12位D/A完成,替代所有电位器,避免了电位器固有的温度系数和机械特性所引起的参数漂移;
6. 模块还内置E2PROM,保证了模块的运行参数永不丢失,即使脱离主监控工作其运行参数也不会有任何改变;
7. 具有完整的告警和保护功能;

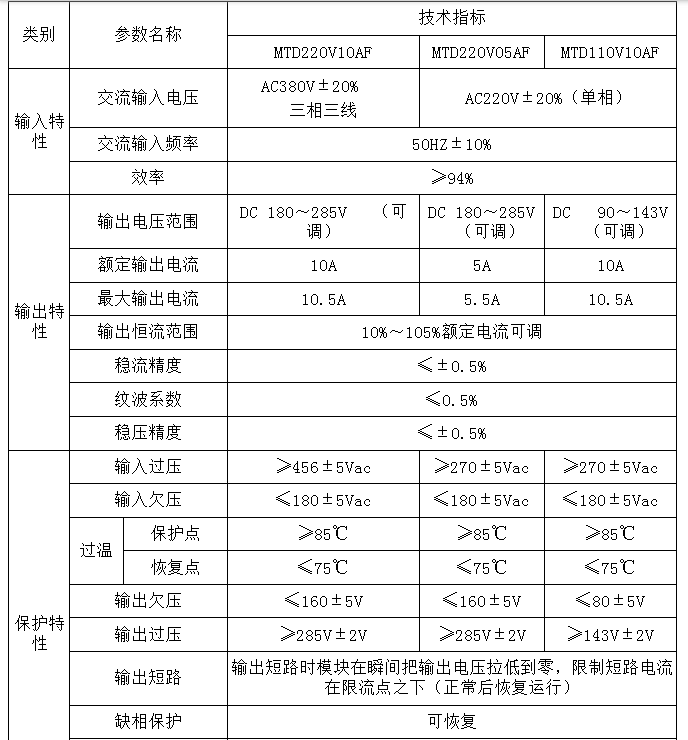

MTDF高频整流模块技术参数:
类别 | 参数名称 | 技术指标 | |||
MTD220V10AF | MTD220V05AF | MTD110V10AF | |||
输入特性 | 交流输入电压 | AC380V±20% 三相三线 | AC220V±20%(单相) | ||
交流输入频率 | 50HZ±10% | ||||
效率 | ≥94% | ||||
输出特性 | 输出电压范围 | DC 180~285V (可调) | DC 180~285V (可调) | DC 90~143V (可调) | |
额定输出电流 | 10A | 5A | 10A | ||
最大输出电流 | 10.5A | 5.5A | 10.5A | ||
输出恒流范围 | 10%~105%额定电流可调 | ||||
稳流精度 | ≤±0.5% | ||||
纹波系数 | ≤0.5% | ||||
稳压精度 | ≤±0.5% | ||||
保护特性 | 输入过压 | ≥456±5Vac | ≥270±5Vac | ≥270±5Vac | |
输入欠压 | ≤180±5Vac | ≤180±5Vac | ≤180±5Vac | ||
过温 | 保护点 | ≥85℃ | ≥85℃ | ≥85℃ | |
恢复点 | ≤75℃ | ≤75℃ | ≤75℃ | ||
输出欠压 | ≤160±5V | ≤160±5V | ≤80±5V | ||
输出过压 | ≥285V±2V | ≥285V±2V | ≥143V±2V | ||
输出短路 | 输出短路时模块在瞬间把输出电压拉低到零,限制短路电流在限流点之下(正常后恢复运行) | ||||
缺相保护 | 可恢复 | ||||

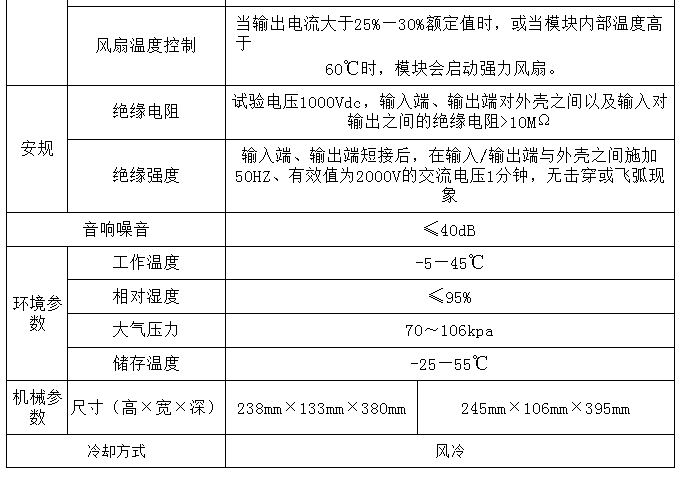

风扇温度控制 | 当输出电流大于25%—30%额定值时,或当模块内部温度高于 60℃时,模块会启动强力风扇。 | ||||
安规 | 绝缘电阻 | 试验电压1000Vdc,输入端、输出端对外壳之间以及输入对输出之间的绝缘电阻>10MΩ | |||
绝缘强度 | 输入端、输出端短接后,在输入/输出端与外壳之间施加50HZ、有效值为2000V的交流电压1分钟,无击穿或飞弧现象 | ||||
音响噪音 | ≤40dB | ||||
环境参数 | 工作温度 | -5—45℃ | |||
相对湿度 | ≤95% | ||||
大气压力 | 70~106kpa | ||||
储存温度 | -25—55℃ | ||||
机械参数 | 尺寸(高×宽×深) | 238mm×133mm×380mm | 245mm×106mm×395mm | ||
冷却方式 | 风冷 |
