HXT240D10Z电源模块

HXT240D10Z电源模块

 HXT240D10Z电源模块销售维修

一、HXT240D10Z智能充电模块简介

我湖南逸华电源公司是专业的高频开关电源模块制造厂家,主要从事电力、通信、航空用高频开关电源的开发研制及生产。


HXT240D10Z电力智能高频开关电源模块(简称:电力模块)是逸华电源公司推出的电力系统直流屏专用充电模块,模块内装单片机,高度智能化,零电压、零电流谐振技术,性能优异。

HXT240D10Z电力智能高频开关电源模块安装维护操作灵活方便,可与集中监控系统构成全智能微机监控直流屏,又可以单独单机或多机并联自主运行。中文液晶参数显示、设置,做到简单易用,且具备集中监控所具有的充电浮充之功能。

运行场所:广泛应用于从550KV35KV不同电压等级的变电站、电厂及开闭所。尤其适合于电力农网改造项目


二,HXT240D10Z优点

1. 集“充电+监控”于一体,不用配独立监控器

2. 作为智能便携式充电机,用于应急供直流电源

模块(智能模块)主要特点

☆ 模块内置CPU,全智能控制,实现单机或多机并联无监控长期运行。

☆ 全中文液晶屏参数设置、显示及告警,便于操作。

☆ 光电隔离均流电路,无开环之忧。

☆ 光电隔离RS485数字接口,实现四遥功能。

☆ 精确的测量显示,可自动或手动完成多项运行参数的测量及校准。

☆ 充电电流1A10A任意设定,适用于任何小于10A运行环境。

☆ 全数字化控制模式,便于版本升级及按客户要求变更功能。

☆ 外挂式模拟口及电池参数采集,配置灵活方便。

☆ 平面内嵌式拉手,美观,轻巧。

☆  采用热插拔端子,实现带电盲插,安装维护简便。

☆ 三相三线制380V平衡输入,无中线电流损耗。

三、技术指标

10A电力模块(型号:HXT240D10Z)特点及技术参数





测试条件

最小

典型值

最大

输入电压范围  (VAC)

300

380

456

输出240VDC,满载

输出可调范围(VDC)

180

230

300

输入380VAC,满载

稳压精度


0.01%

0.5%

输出198~286VDC,20~100%负载,输入300~456VAC

稳流精度


0.08%

0.5%

输出198~286VDC,20~100%负载,输入300~456VAC

动态响应

100uS

150uS

200uS

额定输出20~75%负载跃变

充电机效率

88%

91%

93%

输出240V,10A

最大可闻噪声(dB)


50

60

满载,环境噪音40dB

存储温度(℃)

-40

25

60


工作环境温度(℃)

-10

25

45

输出240V,5A

宽频杂音(Mv)

18

25

40

额定输入输出,阻性负载

峰峰杂音(mV)

100

300

400

额定输入输出,阻性负载

并机不均流度

±0.5%

±2%

±5%

额定输入输出,自主均流

启动延时(秒)

1

2

3


纹波系数

0.01%~0.1%

频宽0~20MHz

绝缘强度

2000VAC 50Hz

时间1分钟,漏电流10mA

内部散热器温升

≤30℃

环境温度45℃

负载等级

Ⅰ级(100%)的额定输出电流时连续工作)

在充电浮充电电压范围

自动限流特性

输出电流超过105%额定电流

恒功率保护,输出电流不会增大,直流电压下降

输出过压保护

输出电压超过320±3VDC(HXT240D10Z)或162±2VDC(HXT120D10Z)自动停止输出,以防损坏设备。

机器关机,故障消除后,自动恢复运行,过压告警值可设定

输出短路保护特性

任何输入电压、输出电压、负载状态下,输出因故障短路。

故障消除后,自动恢复正常运行

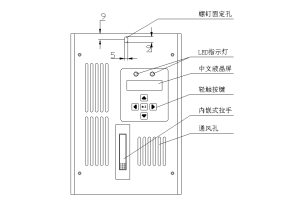

四、智能模块外观功能说明


15111-301-302
