一、直流屏的基本组成形式

电力行业所用的直流屏（也称：电力操作电源，简称直流屏）实际上像小孩堆积木是由充电模块、监控器、硅链、绝缘监察仪、电池巡检仪、开关量检测单元、馈线回路、蓄电池组、逆变电源、直流变换器等采用不同排列组合而成。

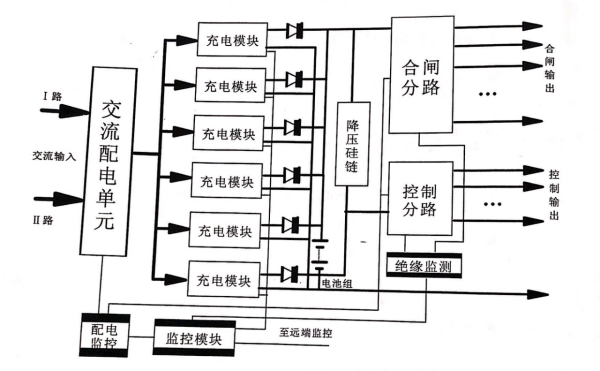

*电力操作电源基本组成形式

二、采用逸华电源公司提供核心部件，可提供8种直流屏接线方式

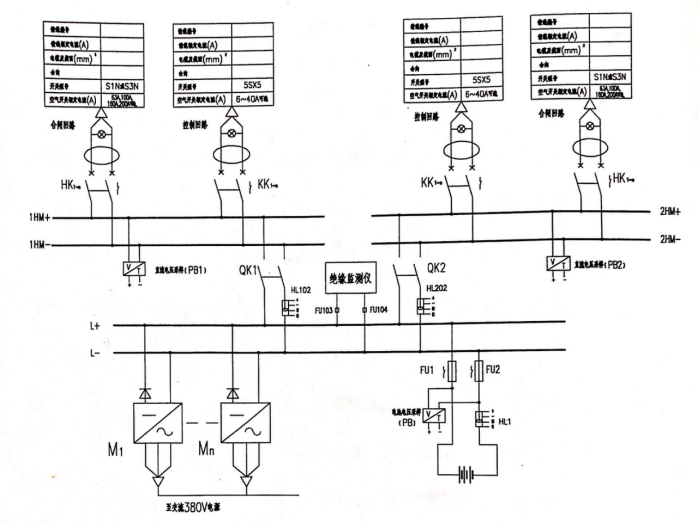

1. 单电池组，单母线分段

*无降压装置  YHP-CZDW30

*有降压装置  YHP-CZDW32

*有降压装置  YHP-CZDW34

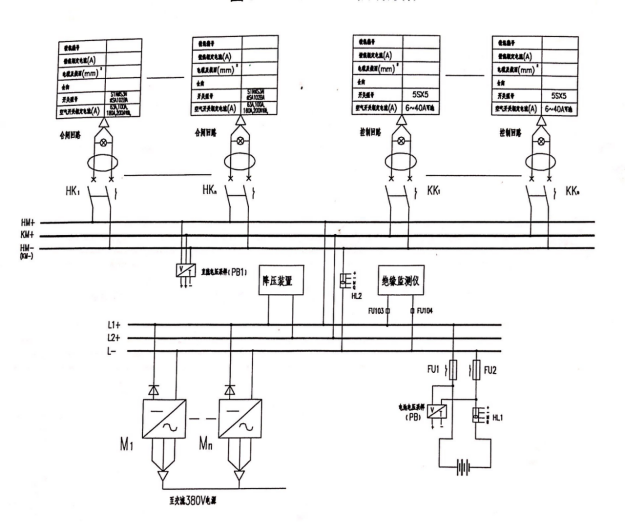

2.单电池组、单母线不分段

*无降压装置  YHP-CZDW31

*有降压装置  YHP-CZDW33

有降压装置  YHP-CZDW35

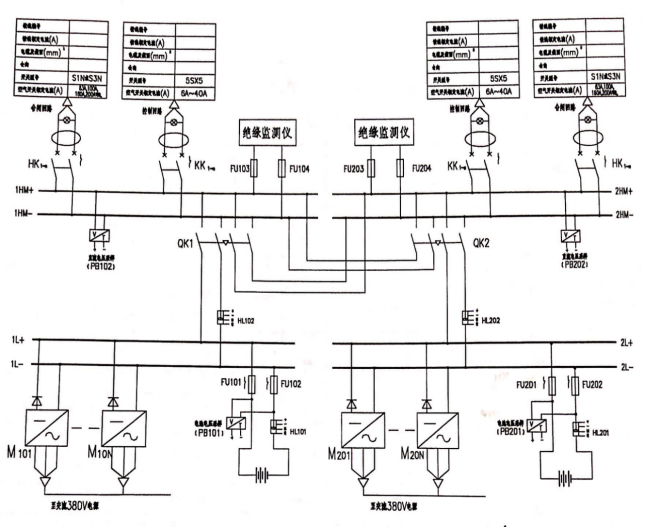

3. 双电池组、双组充电模块、双监控模块、单母线分段

无降压装置  YHP-CZDW40

有降压装置  YHP-CZDW42

湖南逸华电源可以根据你的需求或为你提供专业的咨询，为你量身定做：

水电站专用直流屏

泵站专用直流屏

变电站专用直流屏

厂矿企业专用直流屏

电网专用直流屏

智能交直流一体化屏
